يُعد محرك سيرفو من أهم المحركات المستخدمة في أنظمة التحكم والحركة الدقيقة، خصوصًا في التطبيقات الصناعية التي تتطلب التحكم في الموضع أو السرعة أو عزم الدوران بدرجة عالية من الدقة. ويختلف محرك السيرفو عن المحركات التقليدية في اعتماده على نظام تحكم وتغذية راجعة يساعدان على تصحيح الحركة ومراقبة أداء المحرك أثناء التشغيل.
وتنتشر محركات السيرفو في خطوط الإنتاج، الروبوتات، ماكينات CNC، أنظمة التعبئة والتغليف، وآلات التشغيل الآلي التي تحتاج إلى حركة متكررة ودقيقة.
ما هو محرك سيرفو؟
محرك سيرفو هو نظام حركة كهربائي يتكون عادةً من محرك، ووحدة تحكم أو Servo Drive، وجهاز تغذية راجعة مثل Encoder.
وظيفة النظام ليست مجرد تدوير المحرك، وإنما تنفيذ حركة محددة وفق أوامر التحكم، مع مقارنة الحركة الفعلية بالقيمة المطلوبة وتصحيح الانحراف عند الحاجة.
وهذا يجعل محرك سيرفو مناسبًا للتطبيقات التي لا تكفي فيها السرعة الثابتة للمحركات التقليدية.
كيف يعمل محرك السيرفو؟
يعتمد نظام السيرفو على حلقة تحكم مغلقة Closed Loop.
تبدأ العملية بإرسال أمر إلى وحدة التحكم لتحديد الحركة المطلوبة، مثل زاوية أو سرعة أو موضع معين. يقوم الـServo Drive بتغذية المحرك بالطاقة المناسبة، بينما يرسل الـEncoder معلومات عن الحركة الفعلية.
يقارن نظام التحكم بين القيمة المطلوبة والقيمة الفعلية، ثم يجري التصحيح اللازم للوصول إلى الأداء المطلوب.
وتتمثل المكونات الأساسية عادةً في:
- محرك السيرفو.
- Servo Drive.
- Encoder أو جهاز تغذية راجعة.
- وحدة تحكم PLC أو Controller حسب التطبيق.
- كابلات القدرة والتحكم.
- نظام ميكانيكي ينقل الحركة إلى المعدة.
أهم مكونات محرك سيرفو
المحرك
هو الجزء الذي يحول الطاقة الكهربائية إلى حركة ميكانيكية، وقد يكون من أنواع مختلفة وفق التطبيق ومتطلبات السرعة والعزم.
الإنكودر Encoder
يعمل على إرسال معلومات عن موضع المحرك وسرعته واتجاه حركته إلى نظام التحكم.
وجود التغذية الراجعة هو أحد العناصر الرئيسية التي تميز نظام السيرفو عن كثير من تطبيقات المحركات التقليدية.
Servo Drive
يقوم الـDrive بإدارة الطاقة والتحكم في المحرك وفق أوامر نظام التحكم وإشارات التغذية الراجعة.
ويختلف اختيار الـDrive حسب قدرة المحرك، الجهد، التيار، ونوع التطبيق ونظام التحكم المستخدم.
وحدة التحكم
يمكن أن تكون PLC أو وحدة تحكم متخصصة، وتحدد الحركة المطلوبة وفق برنامج التشغيل وظروف العملية الصناعية.
أنواع محرك سيرفو
توجد عدة تصنيفات لمحركات السيرفو، ويعتمد الاختيار على طبيعة التطبيق.
محركات السيرفو AC
تستخدم على نطاق واسع في التطبيقات الصناعية، خصوصًا عند الحاجة إلى سرعة وعزم وتحكم دقيق.
وتناسب خطوط الإنتاج والآلات الصناعية وأنظمة الحركة الآلية.
محركات السيرفو DC
كانت وما زالت مستخدمة في بعض التطبيقات، إلا أن طبيعة الاستخدام والاحتياجات الفنية تحدد ما إذا كان محرك DC أو AC هو الحل الأنسب.
السيرفو الخطي Linear Servo
يحول الحركة إلى حركة خطية بدل الدوران، ويستخدم في بعض التطبيقات التي تتطلب تحريك جزء من الآلة في خط مستقيم بدقة عالية.
لذلك لا ينبغي اختيار نوع محرك سيرفو بناءً على الاسم فقط، بل يجب دراسة متطلبات الحركة الفعلية.
الفرق بين محرك سيرفو والمحرك العادي
الفرق الأساسي يتعلق بطريقة التحكم والتغذية الراجعة.
المحرك التقليدي قد يعمل بسرعة محددة وفق مصدر التغذية ووحدة التحكم المستخدمة، بينما نظام السيرفو مصمم لتحقيق حركة يتم التحكم فيها بدقة أكبر باستخدام التغذية الراجعة.
| العنصر | محرك تقليدي | محرك سيرفو |
| التحكم في الموضع | محدود حسب النظام | دقيق |
| التغذية الراجعة | ليست أساسية دائمًا | عنصر رئيسي |
| التحكم في السرعة | متاح حسب الدرايف | دقيق |
| التحكم في العزم | يعتمد على النظام | متقدم |
| التطبيقات | تشغيل عام | حركة دقيقة وآلية |
| التكلفة | غالبًا أبسط | تحتاج منظومة تحكم متكاملة |
ولا يعني ذلك أن السيرفو أفضل في جميع الحالات؛ فإذا كان التطبيق يحتاج فقط إلى تدوير مضخة أو مروحة بسرعة مناسبة، فقد يكون المحرك التقليدي أكثر ملاءمة من الناحية الهندسية والاقتصادية.
استخدامات محرك سيرفو في الصناعة
يستخدم السيرفو عندما تكون دقة الحركة والاستجابة عاملين مهمين.
ومن أبرز التطبيقات:
- ماكينات CNC.
- الروبوتات الصناعية.
- خطوط التعبئة والتغليف.
- آلات الطباعة.
- أنظمة القص.
- أنظمة النقل الآلي.
- ماكينات التصنيع.
- أنظمة تحديد الموضع.
- معدات المناولة.
- الأذرع والأنظمة الروبوتية.
وفي بعض خطوط الإنتاج، يمكن استخدام عدة محركات سيرفو تعمل بالتزامن لتنفيذ حركات مختلفة وفق تسلسل تحكم محدد.
مميزات محرك سيرفو
يوفر نظام السيرفو مجموعة من المزايا في التطبيقات المناسبة، أهمها:
دقة الحركة
يمكن التحكم في الموضع والسرعة بصورة دقيقة، وهو أمر مهم في التصنيع الآلي.
الاستجابة السريعة
يتميز نظام السيرفو بقدرته على الاستجابة لتغيرات أوامر الحركة، خصوصًا عند تصميم النظام واختيار مكوناته بصورة صحيحة.
التحكم في العزم
يمكن التحكم في العزم وفق متطلبات التطبيق، مما يساعد في التعامل مع الأحمال المتغيرة.
التغذية الراجعة
توفر بيانات الـEncoder معلومات تساعد وحدة التحكم على اكتشاف الفرق بين الحركة المطلوبة والفعلية.
عيوب محرك سيرفو
رغم مزاياه، لا يكون السيرفو الخيار الأفضل لجميع التطبيقات.
ومن أبرز التحديات:
- ارتفاع تعقيد النظام مقارنة بالمحرك التقليدي.
- الحاجة إلى Servo Drive متوافق.
- الحاجة إلى إعداد وبرمجة صحيحة.
- زيادة عدد المكونات والكابلات.
- ضرورة ضبط نظام التحكم وفق خصائص الحمل.
- الحاجة إلى فنيين لديهم خبرة في أنظمة الحركة والتحكم.
كما أن اختيار محرك أكبر من الحاجة قد يؤدي إلى تكلفة غير ضرورية، بينما اختيار محرك أقل من متطلبات الحمل قد يؤدي إلى مشاكل أثناء التشغيل.
كيف تختار محرك سيرفو مناسب؟
اختيار السيرفو يجب أن يبدأ من متطلبات التطبيق وليس من قدرة المحرك فقط.
يجب تحديد:
- العزم المطلوب.
- السرعة القصوى.
- سرعة التشغيل المستمرة.
- طبيعة الحمل.
- القصور الذاتي للحمل.
- دقة تحديد الموضع.
- دورة التشغيل.
- مصدر التغذية.
- نوع الـEncoder.
- توافق الـDrive مع المحرك ووحدة التحكم.
وفي التطبيقات الصناعية، من المهم دراسة ظروف التشغيل الفعلية، لأن الحسابات الميكانيكية والكهربائية تؤثر مباشرة في اختيار المحرك والدرايف.
أعطال محرك سيرفو الشائعة
قد تظهر أعطال السيرفو في صورة توقف مفاجئ، إنذار من الـDrive، اهتزاز، فقدان الموضع، أو عدم استجابة المحرك لأوامر الحركة.
ومن الأسباب المحتملة:
- خلل في كابلات القدرة أو الإشارة.
- مشكلة في الـEncoder.
- إعدادات غير صحيحة للـDrive.
- زيادة الحمل.
- ارتفاع درجة الحرارة.
- مشكلة ميكانيكية في الحمل.
- عدم توافق إعدادات المحرك مع الدرايف.
- خلل في نظام التحكم.
ولهذا لا يُنصح بتغيير المحرك مباشرة عند ظهور خطأ؛ يجب قراءة كود العطل وفحص التغذية والإشارات والحمل الميكانيكي أولًا.

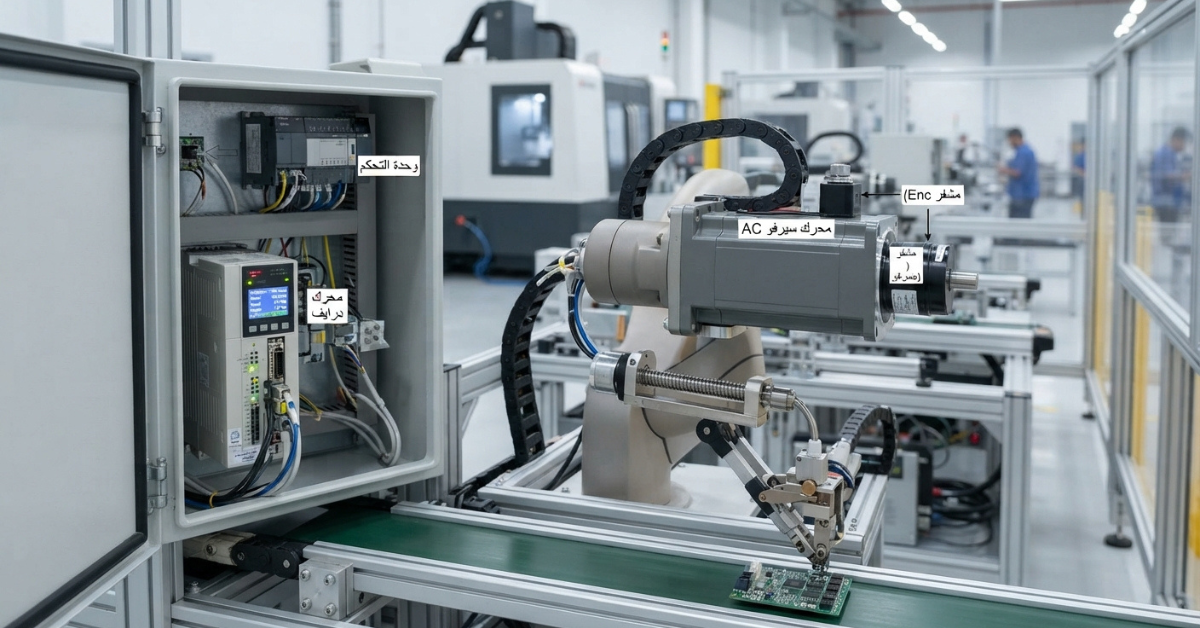

محرك سيرفو في أنظمة التحكم الصناعية
يظهر السيرفو عادةً ضمن منظومة أكبر تشمل PLC، وواجهات تشغيل، وأجهزة استشعار، ودوائر حماية، وأنظمة اتصال صناعية.
وهنا تصبح معرفة رموز الكهرباء وقراءة المخططات الكهربائية مفيدة لفهم العلاقة بين الـDrive ووحدة التحكم والمكونات الأخرى.
ويمكن الاستفادة من مقال رموز الكهرباء عند الحاجة إلى فهم الرموز المستخدمة في مخططات دوائر القدرة والتحكم.
هل يمكن استخدام محرك سيرفو مع المضخات؟
يمكن استخدام محركات السيرفو في تطبيقات حركة محددة، لكن استخدامها مع المضخات ليس الخيار الافتراضي لمجرد الحاجة إلى التحكم في السرعة.
في تطبيقات ضخ المياه، يتم غالبًا اختيار المحرك ونظام التحكم بناءً على متطلبات التدفق والضغط وطبيعة التشغيل.
لذلك يجب تحديد الهدف من التحكم أولًا: هل المطلوب ضبط تدفق، تثبيت ضغط، أو تنفيذ حركة ميكانيكية دقيقة؟ وبعد ذلك يتم اختيار التقنية المناسبة.
صيانة محرك السيرفو
تبدأ الصيانة بالمراقبة الدورية للأداء ودرجات الحرارة والتوصيلات وأكواد الأعطال.
ومن المهم:
- فحص الكابلات والموصلات.
- التأكد من عدم وجود اهتزازات غير طبيعية.
- مراقبة درجة حرارة المحرك.
- تنظيف مكونات التهوية عند الحاجة.
- مراجعة إعدادات الـDrive.
- فحص الـEncoder عند ظهور أخطاء مرتبطة بالتغذية الراجعة.
- التأكد من سلامة الحمل الميكانيكي.
ويجب تنفيذ أعمال الصيانة الكهربائية وفق إجراءات السلامة المناسبة، خصوصًا في الأنظمة الصناعية ذات الجهود والقدرات المرتفعة.
الخاتمة
يُعد محرك سيرفو حلًا مناسبًا للتطبيقات الصناعية التي تحتاج إلى تحكم دقيق في الموضع والسرعة والعزم، لكنه يحتاج إلى اختيار متكامل للمحرك والـServo Drive والـEncoder ووحدة التحكم.
ولا يعتمد نجاح النظام على قدرة المحرك فقط؛ فدراسة الحمل، دورة التشغيل، متطلبات الدقة، ونظام التحكم قبل الشراء تساعد على الوصول إلى منظومة أكثر كفاءة واستقرارًا.
إذا كنت بحاجة إلى تحديد مكونات نظام حركة أو تقييم محرك سيرفو لتطبيق صناعي، تواصل معنا مباشرة عبر واتساب أو من خلال صفحة التواصل مع Rival Water لمراجعة متطلبات التطبيق وتحديد الحل المناسب.
الأسئلة الشائعة حول محرك سيرفو
ما الفرق بين محرك السيرفو والمحرك العادي؟
السيرفو يعتمد على منظومة تحكم وتغذية راجعة تسمح بالتحكم الدقيق في الموضع والسرعة والعزم، بينما يستخدم المحرك التقليدي غالبًا في التطبيقات التي لا تحتاج إلى هذه الدرجة من الدقة.
هل محرك السيرفو مناسب لجميع التطبيقات الصناعية؟
لا. يناسب التطبيقات التي تحتاج إلى تحكم دقيق وحركة متكررة، بينما قد تكون المحركات التقليدية أكثر ملاءمة للتطبيقات البسيطة مثل تشغيل بعض المضخات والمراوح.
ما سبب توقف محرك السيرفو فجأة؟
قد يكون السبب إنذارًا من الـDrive، أو مشكلة في الـEncoder، أو زيادة الحمل، أو خلل في الكابلات أو الإعدادات أو الجزء الميكانيكي. يجب قراءة كود الخطأ وفحص المنظومة قبل استبدال المكونات.
كيف يتم اختيار محرك سيرفو مناسب؟
يتم الاختيار بناءً على العزم والسرعة والحمل والقصور الذاتي ودقة الموضع ودورة التشغيل ومصدر التغذية، مع التأكد من توافق المحرك مع الـDrive ووحدة التحكم.
